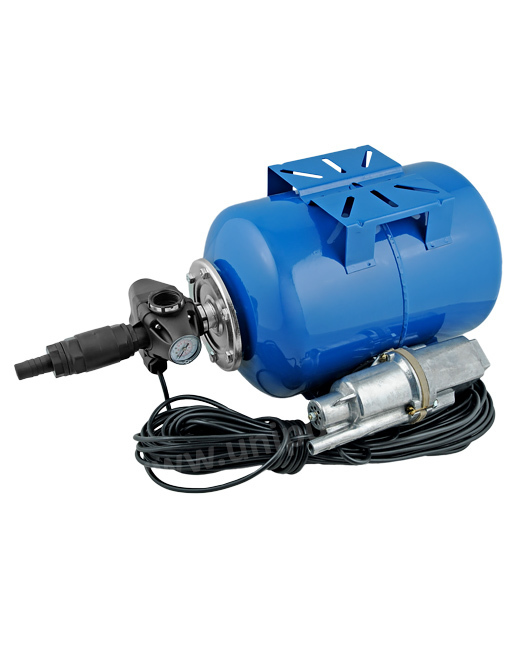

Станция автоматического водоснабжения Акваробот М 24-15Н, Саблайн

Автоматические насосные станции водоснабжения АКВАРОБОТ М — на основе погружных вибрационных насосов типа МАЛЫШ, Ручеек, КАРАПУЗ, с гидроаккумулятором, емкостью 5 или 24 л, предназначены для подачи чистой холодной воды из открытых источников, накопительных резервуаров, колодцев и скважин (диаметром более 100 мм).



Для автономного водоснабжения индивидуальных зданий, коттеджей, дачных домов, для организации полива огородов, садовых участков, небольших фермерских хозяйств.

Температура перекачиваемой воды до +35 °С, общее количество механических примесей в воде — не более 100 г/м3, размер примесей — не более 1 мм.

Насосные станции автоматического водоснабжения серии АКВАРОБОТ М надежны в эксплуатации, просто и удобно монтируются, насос может длительное время находиться в водоеме погруженным в воду. При желании, насос легко демонтировать из источника воды и опять погрузить в воду.



При соблюдении условий эксплуатации вибрационные насосы способны работать в течение многих лет, не требует смазки и заливки водой, может быть включен сразу после погружения в воду.



Устройство и принцип работы станции:

Насосная станция АКВАРОБОТ М состоит из следующих основных узлов:

- Погружного вибрационного электронасоса

- Гидроаккумулятора

- Устройства PM/5-3W (объединяющего реле давления, манометр, штуцер)

- Обратного клапана



Погружной вибрационный электронасос состоит из 3-х основных узлов: ярма, вибратора и основания. В основании имеются отверстия, прикрытые резиновым клапаном. На выходной патрубок с помощью хомута крепится шланг. Подача воды осуществляется из напорной камеры, ограниченной резиновым клапаном и поршнем. В результате вибрационных колебаний электромагнитного привода поршень совершает возвратно-поступательное движение и выталкивает под напором воду из выходного патрубка.



Шланг соединяет выходной патрубок насоса с блоком управления станцией, включающим гидроаккумулятор и устройство PM/5-3W.

Устройство PM/5-3W cмонтированно непосредственно на гироаккумуляторе соответствующего объема. Это устройство автоматически включает насос, когда давление в водопроводной сети ниже порогового уровня (заводская установка — 1,5 атм) и выключает насос, когда давление в водопроводной сети превышает верхний порог (заводская установка — 3 атм).

Давление включения насоса регулируется в пределах от 1 атм до 2,5 атм. Давление выключения насоса регулируется в пределах от 1,8 атм до 4,5 атм. Гидроаккумулятор поддерживает давление в водопроводной сети в заданных пределах.

Открываем кран — вода поступает потребителю из гидроаккумулятора. По мере расходования воды из гидроаккумулятора давление в водопроводной сети падает. Когда давление упадет ниже порога включения, устройство управления включает насос. Насос подает воду потребителю. Кран закрываем, насос продолжает некоторое время работать, пополняя запас воды в гидроаккумуляторе. По мере наполнения гидроаккумулятора давление в водопроводной сети возрастает. Когда давление достигнет порога выключения, устройство управления выключает насос.

При отсутствии воды в водоеме, тепловое реле отключает насос. Таким образом осуществляется защита от «сухого хода».



Технические характеристики станции:

Насосные станции серии АКВАРОБОТ М выпускаются с гидроаккумуляторами объемом 5 л или 24 л и электрокабелем длиной 10, 15, 25 или 40 м. В маркировке станции первая цифра означает емкость гидроаккумулятора в литрах, вторая — длину кабеля в метрах («АКВАРОБОТ М 5 15» — модель с гидроаккумулятором 5 литров и кабелем 15 метров).

- Напряжение электрической сети: 220 ± 10% В

- Частота электрической сети: 50 ± 1 Гц

- Давление включения: 1,5 атм

- Давление выключения: 3 атм

- Емкость гидроаккумулятора: 5 л или 24 л

- Давление воздуха в гидроаккумуляторе: 1,5 атм

- Диапазон рабочих температур воды: +1...+35 °С

- Присоединительные размеры: 25 мм

- Диаметр выходного патрубка насоса: 20 мм

- Потребляемая мощность: 0,225 кВт

- Максимальная глубина погружения насоса под зеркало воды: 3 метра



Монтаж и ввод в эксплуатацию:

Для ввода в эксплуатацию насосных станций АКВАРОБОТ М необходимо:





Подсоединить станцию к водопроводной сети потребителя. Для этого присоединить выход устройства PM/5-3W (внутренняя резьба 1") к основной трубе системы водоснабжения потребителя, объединяющей все точки водоразбора.

Соединить выходной патрубок насоса с обратным клапаном, установленным на устройстве PM/5-3W. Для этого предпочтительно использовать гибкие пластиковые шланги диаметром 20 мм. Для облегчения надевания конец шланга можно размягчить в горячей воде. Концы шланга затяните хомутами. Для обеспечения плотной затяжки рекомендуем подложить полоску, вырезанную из шланга. Присоединять насос к жестким трубам следует только через гибкий шланг длиной не менее 2 метров.

Опустить насос в источник воды. Руководствуйтесь Схемой установки насоса в водоем. Глубина погружения насоса не должна превышать 3 метров. Расстояние от гидроаккумулятора до зеркала воды в водоеме по вертикали не должно превышать 30 метров. Расстояние от дна водоема должно быть не меньше 30 см. Для крепления насоса в водоеме привяжите подвеску (3) (входит в комплект станции) к проушине насоса. Другой конец подвески закрепите на перекладине (7), как показано на схеме установки насоса в водоем. При погружении насоса в скважину, наденьте на насос защитное кольцо (9). Скрепите кабель (5), шланг (6) и подвеску связками (2) через промежутки 1 – 2 метра.

Подключите станцию к источнику электропитания с напряжением 220 В.

Станция готова к работе.



Насос не должен работать более 2-х часов непрерывно.
После 2 часов непрерывной работы сделайте перерыв на 15 – 20 минут.



Не допускается замерзание воды в станции.
В зимний период, если существует опасность замерзания воды, необходимо полностью слить воду из станции и всей системы водоснабжения.



Описание и характеристики:
  • Мощность: 225 Вт
  • Производительность макс: 1000 л/час
  • Напор макс: 80 м
  • Присоединительные размеры: 25 мм
  • Диаметр выходного патрубка насоса: 20 мм
  • Забор воды: сверху
  • Длина электрокабеля: 15 м
  • Емкость гидроаккумулятора: 24 л
Комплект поставки:
  • Насос погружной вибрационный - 1 шт.
  • Блок управления с гидроаккумулятором в сборе - 1 шт.
  • Подвеска для насоса (нейлон) - 1 шт.
  • Руководство по эксплуатации - 1 шт.
  • Упаковка - 1 шт.

Торговая марка: АКВАРОБОТ
Гарантия: 12 месяцев
