HW фильтр FF06-1" AAM

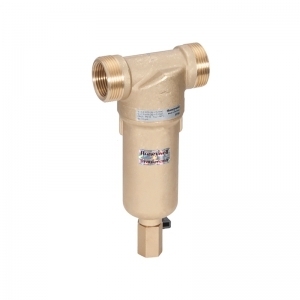

Сетчатый фильтр Honeywell FF06-1" AAM

ОСОБЕННОСТЬЮ фильтров FF06 является наличие не только внешней резьбы на присоединительных штуцерах, но и внутренняя резьба на корпусе фильтра.



КОНСТРУКЦИЯ:
Фильтр FF06 состоит из:
- Корпуса с внутренней и внешней резьбой
- Резьбовых штуцеров
- Сетчатого фильтра тонкой очистки
- Колбы
- Шарового клапана



МАТЕРИАЛЫ:
- Корпус из штампованной латуни, устойчивой к вымыванию цинка

- Штуцеры с наружной резьбой из латуни
- Фильтрующий сетчатый элемент тонкой очистки из нержавеющей стали
- Чаша фильтра из ударопрочного прозрачного синтетического материала (для холодной воды) или штампованной латуни, устойчивой к вымыванию цинка (для горячей воды)



МАРКИРОВКА МОДИФИКАЦИЙ:
FF06 – XXX AA – с прозрачной колбой

FF06 – XXX AAM – с колбой из латуни где XXX – присоединительные размеры штуцеров



Присоединительный размер R 1/2" 3/4" 1"
Приблизительный вес (кг) 0,7 1,0 1,3
Размеры (мм)
   L
   I
   h

140
80
158

158
90
180

179
100
180
Расход при ?p=0,2 бар (м3/час) 1,5 3,0 4,0



ПРИНЦИП ДЕЙСТВИЯ:
В режиме фильтрации вода проходит через сетчатый фильтрующий элемент в направлении снаружи внутрь и в очищенном виде поступает на выход фильтра. Для включения режима промывки нужно открыть шаровой клапан. При этом поток воды под полным входным давлением смывает с поверхности сетки застрявшие частицы и, захватывая мусор на дне колбы, удаляется за пределы фильтра. В процессе промывки возможна подача очищенной воды к потребителю, но с несколько пониженным давлением. Режим промывки выключается простым поворотом ручки шарового клапана.



ИНСТРУКЦИЯ ПО МОНТАЖУ:
- Можно монтировать как на металлические, так и на пластиковые трубы.

- Устройство устанавливается на горизонтальном участке трубопровода чашей вниз. Это положение обеспечивает максимальную эффективность фильтрации.
- Устанавливается за водосчетчиком после запорных клапанов в соответствии с требованиями DIN 1988, часть 2. Это позволит обслуживать устройство без демонтажа из трубопровода.
- Обеспечьте свободный доступ к фильтру для возможности отслеживания степени загрязнения через прозрачную чашу и проведения технического обслуживания.



ТИПИЧНЫЕ СПОСОБЫ ПРИМЕНЕНИЯ:

Фильтры тонкой очистки FF06 предназначены для использования в любых бытовых целях. Эти фильтры также могут быть использованы для промышленных и коммерческих целей в пределах их технических условий.
Фильтры FF06 устанавливают при наличии в системе оборудования, чувствительного к загрязнениям а также:
- в случаях, если пространство для монтажа ограничено, особенно при малом расстоянии до стены.
- в случаях, когда не требуются редукционные клапаны (максимальное статическое давление 5,0 бар в соответствии с DIN 4109).
- в случаях, когда редукционный клапан уже смонтирован, но не может быть модифицирован посредством фильтра.



Характеристики:

Размер (Д х Ш х В): 179 х 100 х 180 мм

Температура: до 80 °С

Раб. давление: до 25 бар

Присоед. размеры: 1"

Размер ячеек сетки: 100 мкм
