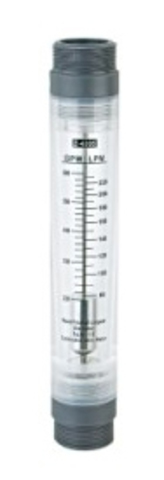

Ротаметр модели Z-4006 20-60 GPM (4,5-13,6 м³/час) 1½"

Ротаметр модели Z-4006 20-60 GPM (4,5-13,6 м³/час) 1½"

Предназначены для измерения мгновенного расхода жидкости. Представляют полый корпус с прозрачными стенками с закрепленной внутри осью, по которой свободно перемещается поплавок. Корпус имеет пластиковые присоединения.
Принцип действия: поток жидкости входит с нижней части корпуса, создавая турбулентный поток, который начинает вращать поплавок вокруг оси. Возникающая центробежная сила нарушает физический контакт между поплавком и осью – поплавок может свободно перемещаться вдоль оси. Вместе с тем, ламинарная составляющая потока поднимает поплавок. Чем больше поток – тем больше его ламинарная составляющая – тем выше всплывает поплавок. Стенки корпуса проградуированы с наружной стороны. Сравнивая положение верхнего края поплавка с показанием шкалы, можно получить данные о мгновенном расходе жидкости.

Характеристики:
Диапазон измерения: 20 - 60 gpm (4,5 - 13,6 м³/час)

Присоединительные размеры: 1"

Высота: 265 мм

Диаметр: 51 мм

Поплавок: Нерж. сталь 304

Шток: Нерж. сталь 304

Корпус: RMMA
