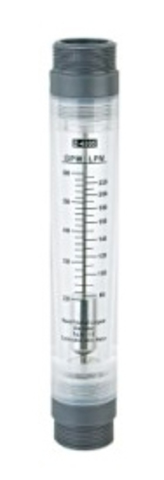

Ротаметр модели Z-4004 2-20 GPM (0,45-4,5 м³/час) 1"

Ротаметр модели Z-4004 2-20 GPM (0,45-4,5 м³/час) 1"

Предназначены для измерения мгновенного расхода жидкости. Представляют полый корпус с прозрачными стенками с закрепленной внутри осью, по которой свободно перемещается поплавок. Корпус имеет пластиковые присоединения.
Принцип действия: поток жидкости входит с нижней части корпуса, создавая турбулентный поток, который начинает вращать поплавок вокруг оси. Возникающая центробежная сила нарушает физический контакт между поплавком и осью – поплавок может свободно перемещаться вдоль оси. Вместе с тем, ламинарная составляющая потока поднимает поплавок. Чем больше поток – тем больше его ламинарная составляющая – тем выше всплывает поплавок. Стенки корпуса проградуированы с наружной стороны. Сравнивая положение верхнего края поплавка с показанием шкалы, можно получить данные о мгновенном расходе жидкости.

Характеристики:
Диапазон измерения: 2 - 20 gpm (0,45 - 4,5 м³/час)

Присоединительные размеры: 1"

Высота: 265 мм

Диаметр: 51 мм

Поплавок: Нерж. сталь 304

Шток: Нерж. сталь 304

Корпус: RMMA
