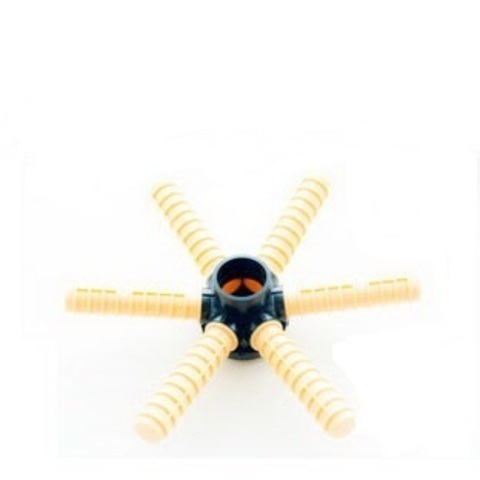

Нижний дистрибьютор под в/п трубу 48.2 мм, 24", диаметр 460 мм, 6 лучей (КНР)
Нижние дренажно-распределительные системы представляют собой систему труб со щелями, ширина которых должна быть на 0,1 мм меньше размера самой мелкой фракции загрузки фильтра.
Нижние дренажно-распределительные системы скорых фильтров должны удовлетворять следующим требованиям:
– Равномерность распределения промывной воды по площади фильтра
– Равномерность сбора фильтрованной воды с площади фильтра
– Достаточная механическая прочность
– Незасоряемость щелей во время рабочего цикла и промывке
Для защиты нижней дренажно-распределительной системы от продуктов разрушения загрузки, она обычно «закрывается» слоем специальной засыпки из гравия, называемой «гравийной подложкой». Высота гравийной подложкой обычно превышает верхний срез дренажно-распределительной системы на 5 и более сантиметров.
Наличие гравийной подложки способствует также более равномерному распределению водяного потока при проведении обратной промывки и предотвращению образования так называемых «водяных промоин»
